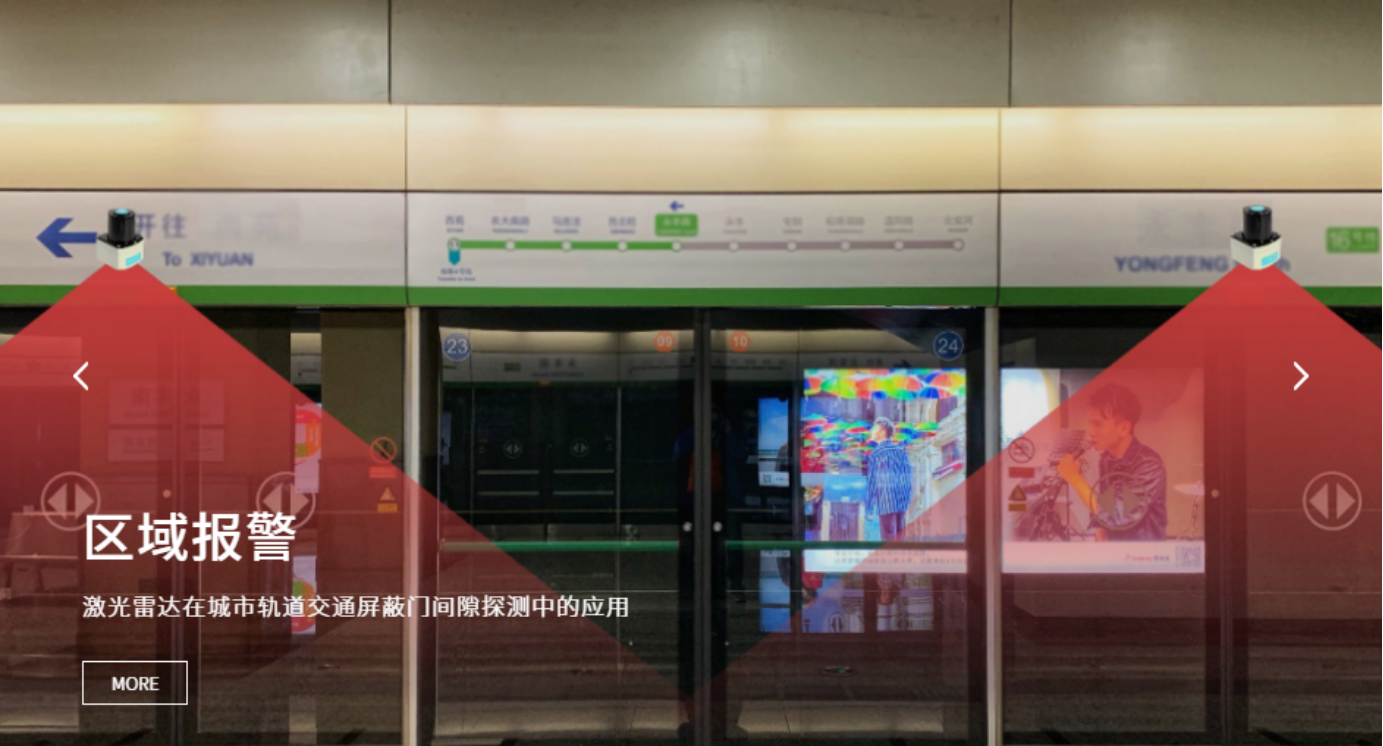

在科技飛速發展的今天，我們正邁向智能時代。從精準的物流倉儲到智能安防領域的全面監控，從自動駕駛汽車在街道上穿梭，到智慧城市中高效的交通管理系統，激光雷達宛如一位默默奉獻的 “幕后英雄”，悄然改變著我們生活的方方面面。

激光雷達零部件的加工性能直接影響其核心功能、可靠性和壽命。

本文小編將帶您深入了解在激光雷達反射鏡支架加工中的加工原理、國際標準、測試設備及完整流程，幫助工程師精準評估零部件的尺寸誤差、降低材料損耗，提升產品性能。

一：加工原理

中走絲線切割機床加工反射鏡支架的原理可從多角度分析：

1. 加工原理：基于電火花放電腐蝕，鉬絲（φ0.10.2mm）高頻放電，通過脈沖電源產生瞬時高溫（800012000℃）熔蝕金屬，實現微米級切割。

2. 精度控制：采用閉環伺服系統，配合光柵尺反饋（分辨率1μm），確保±0.005mm的加工精度，滿足光學支架的平面度和垂直度要求。

3. 表面處理：通過多刀切割（粗/精修）將Ra控制在0.650.8μm，減少后續拋光量；

4. 材料適用性：可加工鋁合金（6061T6）、不銹鋼（304）等導電材料，但需根據材料電導率調整脈寬（2100μs）和電流參數。

5. 結構優勢：可加工復雜異形輪廓（如薄壁≤0.5mm、深窄槽），避免傳統銑削的變形問題，適合輕量化設計。

二、檢測標準

1.中國國家標準（GB/T）

GB/T 455002025《車載激光雷達性能要求及試驗方法》

行業通用標準

IEC 60825（激光安全）

2.規定激光輻射限值，確保人眼安全（Class 1級無害）

ISO 26262（功能安全）

3.適用于車規級激光雷達，需滿足ASILB及以上安全等級

MILSTD810（環境測試）

涉及高低溫、濕熱、沖擊等環境適應性

三：加工設備

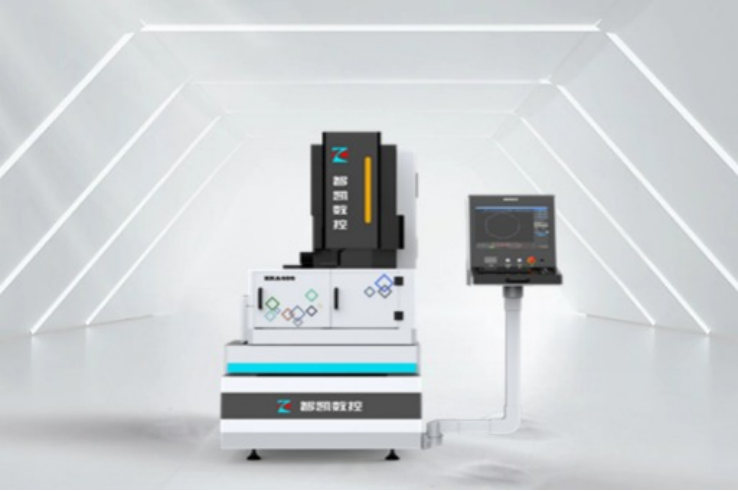

1. 智凱ZKA500

2. 參數

行程：有效加工行程400*500

錐度：±6°/±15°

加工效率：≥300mm2/H

表面光潔度：Ra0.8（多次切割）

精度：±0.003mm

系統：系統支持Windows10及以上操作系統

畫圖：支持多種畫圖文件導入

精度高：四軸螺距補償，六軸數控

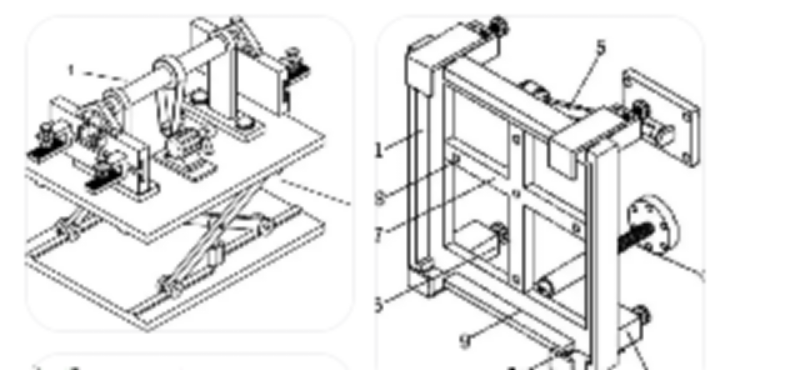

3. 定制夾具

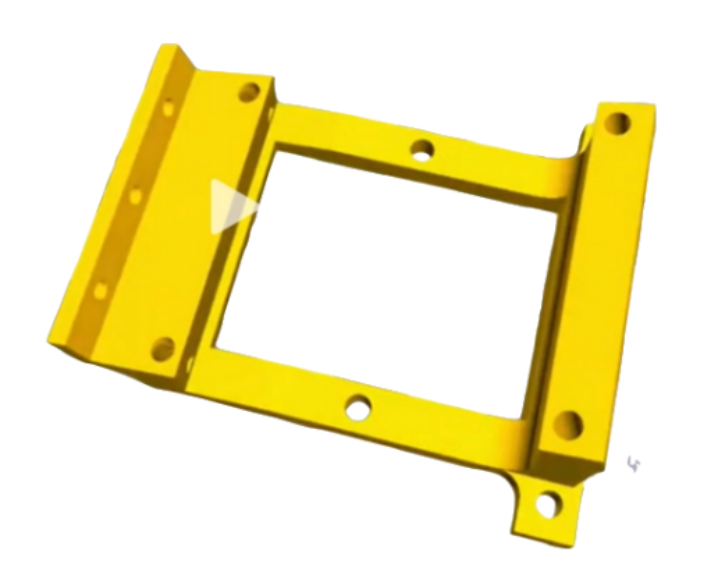

激光雷達高精度反射鏡支架的中走絲線切割加工流程需要嚴格控制工藝參數，以確保平面度、表面粗糙度和尺寸精度滿足光學系統的嚴格要求。以下是詳細的加工流程及關鍵技術要點：

1. 材料預處理

材料選擇：通常選用鋁合金（6061T6）或不銹鋼（304），需符合 GB/T 3191 或 ASTM B221 標準。

熱處理退火：消除材料內應力，減少后續加工變形。

穿絲孔加工：在毛坯上預鉆Φ1.0~1.5mm穿絲孔，確保切割路徑封閉，減少變形。

三，加工流程

1. 將毛料擦拭干凈

2. 專用夾具固定股基本

3. 圖形導入

4. 軟件點“開水”檢查是否正常

5. 點“加工”一鍵開始運絲、高頻、沖水

6. 開始加工中

四：參數設置

試加工，

1. 調整高頻電源程序

2. 調整加工參數

3. 繼續加工

4. 成品OK，無灼燒、發黑變色等問題

（參數圖）

五：樣品清潔

1. 抹布：擦掉表面切削液和殘渣

2. 清潔儀器：超聲波

六：檢測工具

1.測量工具

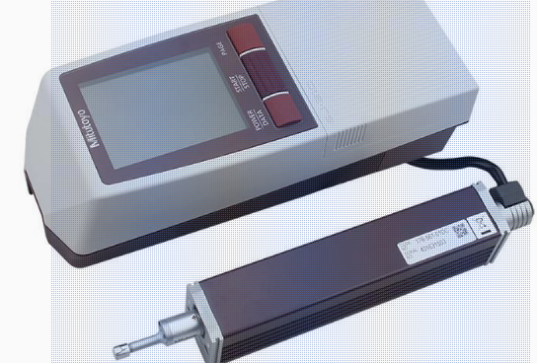

2.千分尺和光潔度測試儀，

3.定期校準測試設備，確保測量精度

4.操作人員需經過專業培訓，熟悉標準要求。

以上就是小編介紹的有關于激光雷達反射鏡支架研制在中走絲技術中應用的相關內容了，希望可以給大家?guī)韼椭?/span>

如果您還想了解更多關于激光雷達微動機構，傳感器外殼、微通道/鏤空件優化加工方案、提升制造標準，中走絲機床規格型號、使用說明、操作規程、期間核查作業指導書和中走絲線切割機檢定規程、操作視頻、使用方法、和微型線切割機床，高精度中走絲誤差范圍，維修視頻教程，維修方法和操作視頻等問題。

歡迎您關注我們，也可以給我們私信和留言，【智凱數控】技術團隊，為您免費解答！
