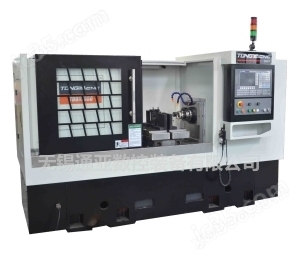

TD60小型銑端面打中心孔機床
銑端面打中心孔機床 銑端面鉆中心孔機床 平頭打孔機床
TD66-400/TD60-500
產品介紹 整機質保一年 終身售后
TD60臥式平床身銑端面打中心孔機床/銑打機，本系列機床以經濟實用節省占地空間為主，針對直徑∅60mm及以下，長度500mm以內的中小型軸類零件加工而設計，該系列機床采用對置的銑，鉆復合單主軸動力頭，可滿足銑端面，鉆中心孔以及套車外圓及倒角加工，具有加工效率高、性能穩定、經濟性強、實用性靈活、操作方便等特點。
本系列機床適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工，雙端面同時銑削，兩端中心孔同時加工，采用不同刀 具組合，可對工件進行套車外圓、倒角、鉆孔、等加工。
產品特點：
◇高標號鑄造機身，經回火、時效處理，精度穩定、抗振性強
◇采用油壓自定心虎鉗夾持力強，性能穩定，調整方便。
◇高剛性矩形滑臺，導軌面貼塑處理，導軌截面寬度70mm，雙螺姆滾珠絲桿傳動，定位精準高
◇三軸伺服控制系統，定位準確，外置手輪操作簡單、調整方便
◇一次裝夾兩端同時加工，中心孔同軸度精度高，產品加工精度一致性好
◇采用雙電子電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高壽命
◇全不銹鋼內防有效將加工區域隔離，保護電機等電器元件便于機床清理及維護保養
◇選配功能：套車外圓、倒角、鉆孔等
TD60臥式平體銑端面打中心孔機床技術規格參數
| 項目 | 單位 | TD60-400 | TD60-500 |
| 加工直徑范圍 | mm | 10-65 | 10-65 |
| 加工長度范圍 | mm | 100-400 | 150-500 |
| 大銑削量 | mm | 4 | 4 |
| 中心鉆直徑范圍 | mm | A2.5-B4 | A2.5-B4 |
| 主軸轉速 | r/min | 500-2000 | 500-200 |
| 主電機功率 | kw | 3 | 3 |
| 外形尺寸 | mm | 2150*1180*1560 | 2150*1180*1560 |
| 機床重量 | kg | 3200 | 3300 |
選配功能參數
| 大套車直徑 | mm | 60 | 60 |
| 大套車長度 | mm | 25 | 25 |
機床工作精度
| 銑削長度一致性誤差 | mm | ±0.05 | ±0.05 |
| 中心孔深度一致性 | mm | ≤0.03 | ≤0.03 |
| 端面對中心孔跳動 | mm | ≤0.03 | ≤0.03 |
| 中心孔表面粗糙度 | Ra | 1.6 | 1.6 |
可根據客戶需求定制各種型號及加工范圍
選型須知
銑端面打中心孔機床通常是以加工直徑范圍和長度范圍來選擇機型。因軸類零件有凸輪軸、曲軸、電機軸、螺桿軸它以及異形叉軸等各種各樣的形式；為了滿足不同客戶的需求，使機床更具實用性、方便性、經濟型、我們開發設計了多款結構形式，多個產品系列的銑打機產品，其結構形式有：平床身銑打機、斜床身銑打機、立式銑打機三大結構形式；可滿足直徑300mm,長度4米的軸類零件加工，功能涵蓋：銑端面、鉆中心孔、套車外圓、倒角、鉆深孔、攻絲等多種功能形式的加工。根據不同軸類的產品，我們擁有經驗豐富的技術團隊以及成熟的解決方案，包括自動化連線和單機無人化加工，可為客戶提供完整的交鑰匙工程。
對于標準的軸類產品（如：電機軸 直軸 臺階軸），客戶可根據參數表選擇合適的機型。對于有特殊要求的客戶可致電我公司，由技術部為您提供詳細的技術方案。
售后服務：
產品質保期為三包一年。保修期內認為造成設備質量問題的收取零配件成本費用。
設備終身維修：一年保質期后因人為操作不當造成的維修費用和零配件的更換，收取人工費用，零配件成本費及差旅費用。
廠家負責安裝、調試 、試生產等整個過程的技術指導并選派專門人員進行示范操作，將設備性能，參數調至更佳狀態，并使需方人員能夠掌握。
設備保修期為設備終驗收之日起一年。
設備發生故障在接到報修信息后4小時響應，在遠程不能解決問題的情況下省內12小時到達需方現場，國內24小時到達需方現場負責及時排除故障，一般故障48小時內排除，特殊故障修復時間不超過72小時。
