產品介紹
擁有自主設計的發明卡盤， 結構簡單穩定，具備良好的密封性及高效率，可夾持方管、圓管、橢圓管、工字鋼等管材。
三卡盤加工模式，滿足切割頭在不同卡盤之間切割尾料，零尾料模式，使得材料成本更低。整根管材上料、切割完成下料，可根據不同長度，不同形狀、不同規格管材進行高效率、高質量的加工，廣泛應用于健身器材、汽車制造、保溫容器、辦公家具、農用機械、高空作業、五金制品等諸多行業。
-

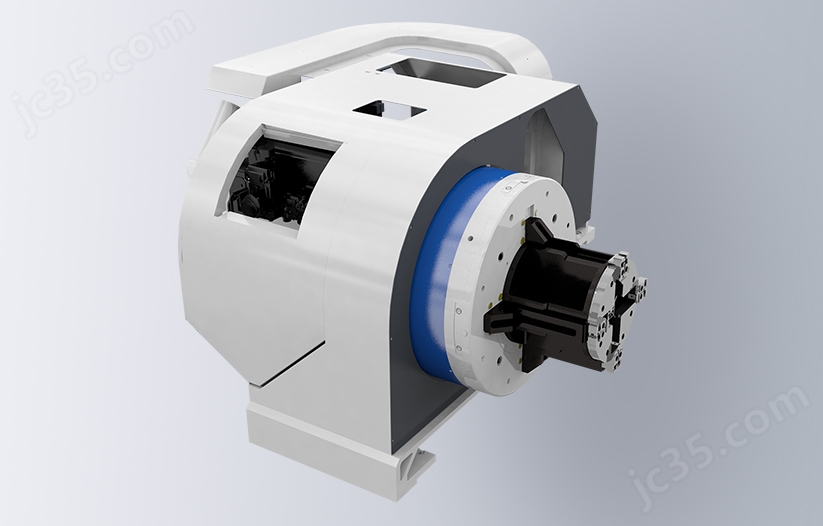

智能卡盤 發明雙滾輪夾緊設計結構，可以減少管材晃動，提高切割精度；智能夾持力可調整為精度為±1.0k，避免管材夾變形現象；卡盤具備吸塵吸渣口，使切割環保無憂；卡爪通用范圍廣，可夾持圓管、方管、橢圓管、槽鋼、角鋼、異型管等多種型號管材。 -
三卡盤結構 創新加工自主研發三卡盤結構設計，采用三個卡盤夾持支撐，可對管材的彎曲、扭曲較大的管材調整夾持力進行矯正切割，避免因管料后端抖動而影響前端切割精度，運行速度快，精度高，載重高。 -
零尾料切割 無浪費結構設計，可實現整根管材切割零尾料，減少管材浪費，讓材料利潤加成。 -
整根下料 更加靈活自主研發設計的三卡盤結構，可實現整根管材的上料、切割、下料。
樣品展示
三卡盤激光切管機-25BK系列特性參數
| 屬性/型號 | FCT7025BK |
| 激光功率 | 1500W-8000W |
| 正圓管加工尺寸 | φ15-φ245mm |
| 正方管加工尺寸 | □15*15-175*175mm |
| 定位精度 | ±0.03mm/m |
| 重復定位精度 | ±0.03mm |
| X，Y軸定位速度 | 100m/min |
| 卡盤轉速 | 100r/min |
| 單根管材承重 | 260kg |
*所有技術參數以方案為準。
