含義與結構

• 各部分含義：“WDZN” 表示無鹵（W）、低煙（D）、阻燃（Z）、耐火（N）；“R” 代表軟線，即多股細銅絲絞合導體；“YJ” 指交聯聚乙烯絕緣；“S” 表示雙絞結構；“P” 代表銅絲編織屏蔽。

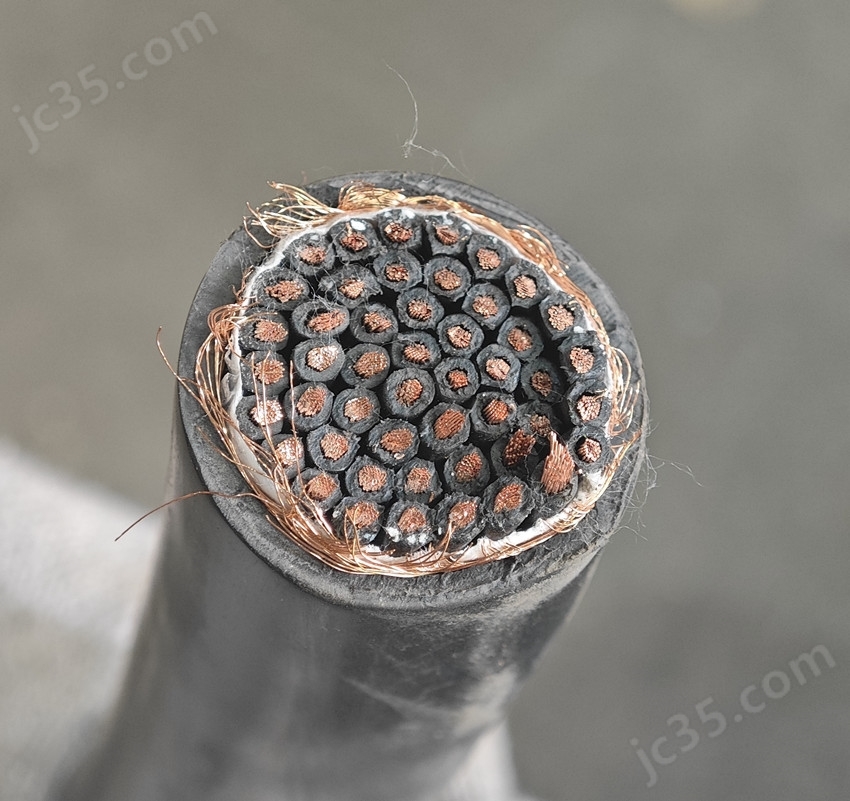

• 電纜結構：通常由多股細銅絲絞合而成的導體，外面包裹著交聯聚乙烯絕緣層，兩根或多根絕緣線芯進行雙絞，形成絞線組，絞線組外再采用銅絲編織進行屏蔽，部分電纜在屏蔽層外還可能有外護套。

特性WDZN-RYJSP無鹵低煙耐火軟屏蔽電纜 絞合型

• 阻燃耐火性能：符合相關阻燃標準，如 IEC60332-3 阻燃標準或 GB 31247-2014 標準中 B1 級阻燃要求，能有效抑制火焰蔓延。在火災發生時，可在一定時間內保持電路的正常運行，其耐火特性符合 GB/T19666 類的要求，例如在 750℃火焰下可維持線路完整 90 分鐘。

• 低煙無鹵特性：燃燒時無鹵酸氣體釋放，煙霧少，毒性低，產生的腐蝕性氣體較少，鹵酸氣體逸出量為 0，PH 值≥4.3，毒性指數≤5，符合環保要求，適用于人員密集或封閉環境。

• 電氣性能：具有良好的絕緣性能，能有效防止漏電和短路故障，保證電力傳輸?shù)姆€(wěn)定性和安全性。此外，電纜的低壓電容和低電感特性，使其具有良好的屏蔽性能和抗干擾性能，適用于傳輸敏感信號。

• 柔軟性：采用多股細銅絲絞合導體，電纜柔軟，便于彎曲和安裝，可適應各種復雜的敷設環境，彎曲半徑較小，外徑小于 25mm 電線的允許彎曲半徑應不小于 4d，外徑 為 25mm 及以上電線的允許彎曲半徑應不小于 6d。

應用領域

• 消防系統：廣泛應用于消防控制室、消防水泵、消防電梯、防排煙設施等消防設備的連接與供電，以及火災報警系統中的感溫探頭、感煙探頭、報警按鈕等設備的信號傳輸。

• 工業自動化：在電力、冶金、石化等行業的自動控制系統、計算機集散控制系統中，可作為控制線以及檢測用儀器儀表的連接電纜，用于傳輸控制信號和檢測數據。

• 智能建筑：適用于樓宇對講系統、防盜報警系統等智能建筑中的弱電系統，能夠有效抗干擾，確保信號的穩定傳輸。

• 其他領域：還可應用于一些對阻燃、耐火、低煙無鹵和抗干擾性能有較高要求的場所，如醫院、學校、商場、地鐵等人員密集場所的電氣設備連接和信號傳輸。

執行標準

• 一般參照 GB/T5023-2008 等標準制訂，同時其耐火特性需符合 GB/Tl9666 類的要求，阻燃性能符合 IEC60332-3 標準或 GB 31247-2014 標準等。此外，不同廠家可能還會執行企業標準，如 Q/SZLLT01.2-2018 等。

使用注意事項

• 敷設溫度：電纜安裝敷設溫度應不低于 0℃，以避免因溫度過低導致電纜材料變硬變脆，影響敷設和使用性能。

• 環境溫度：要根據電纜的絕緣材料和護套材料，選擇合適的使用環境溫度范圍，如聚乙烯絕緣不超過 70℃，交聯聚乙烯絕緣不超過 90℃等。

• 過載保護：應避免電纜長期過載運行，以免導致電纜過熱，加速絕緣老化，降低電纜的使用壽命和性能，甚至引發安全事故。
