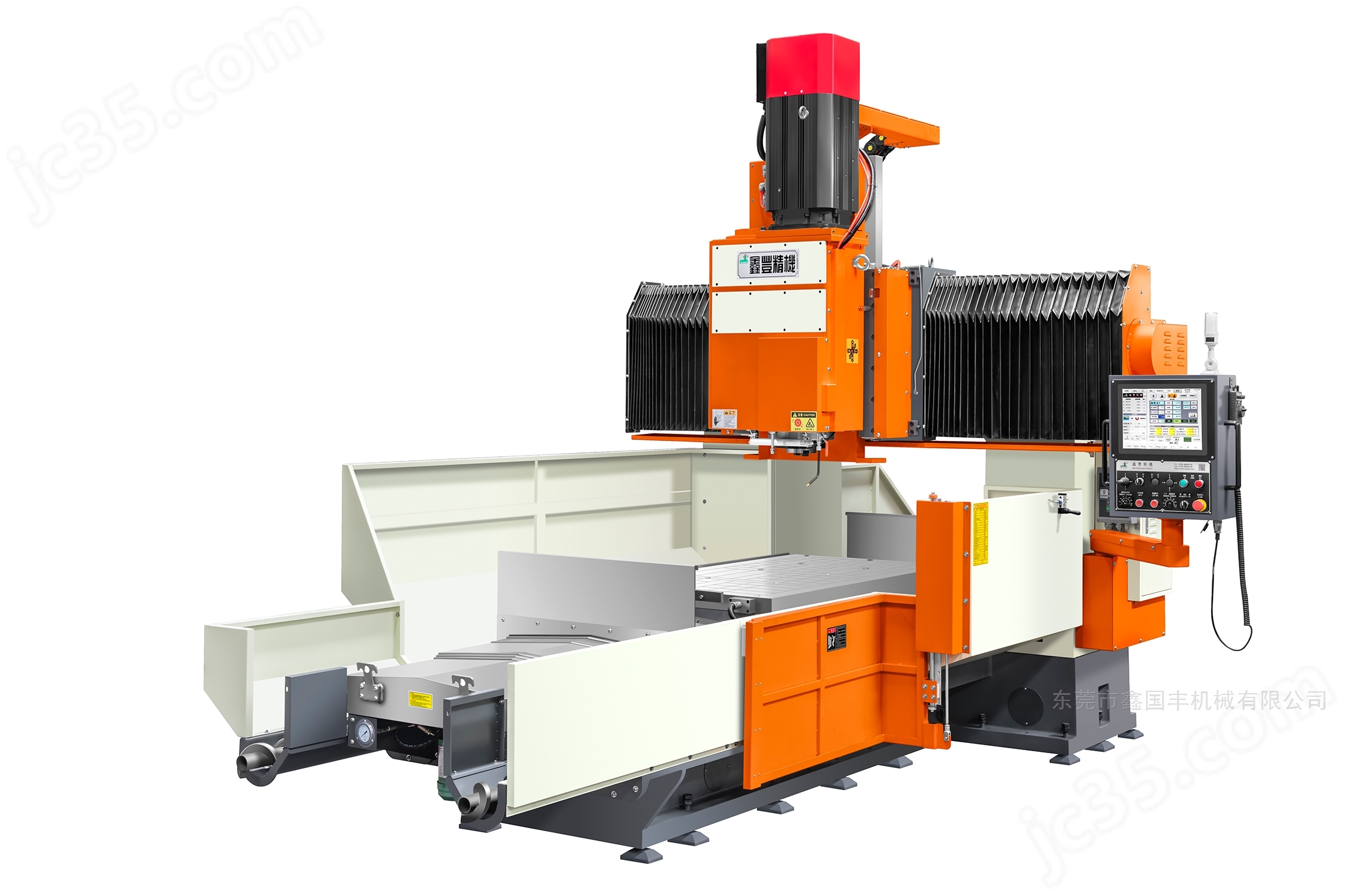

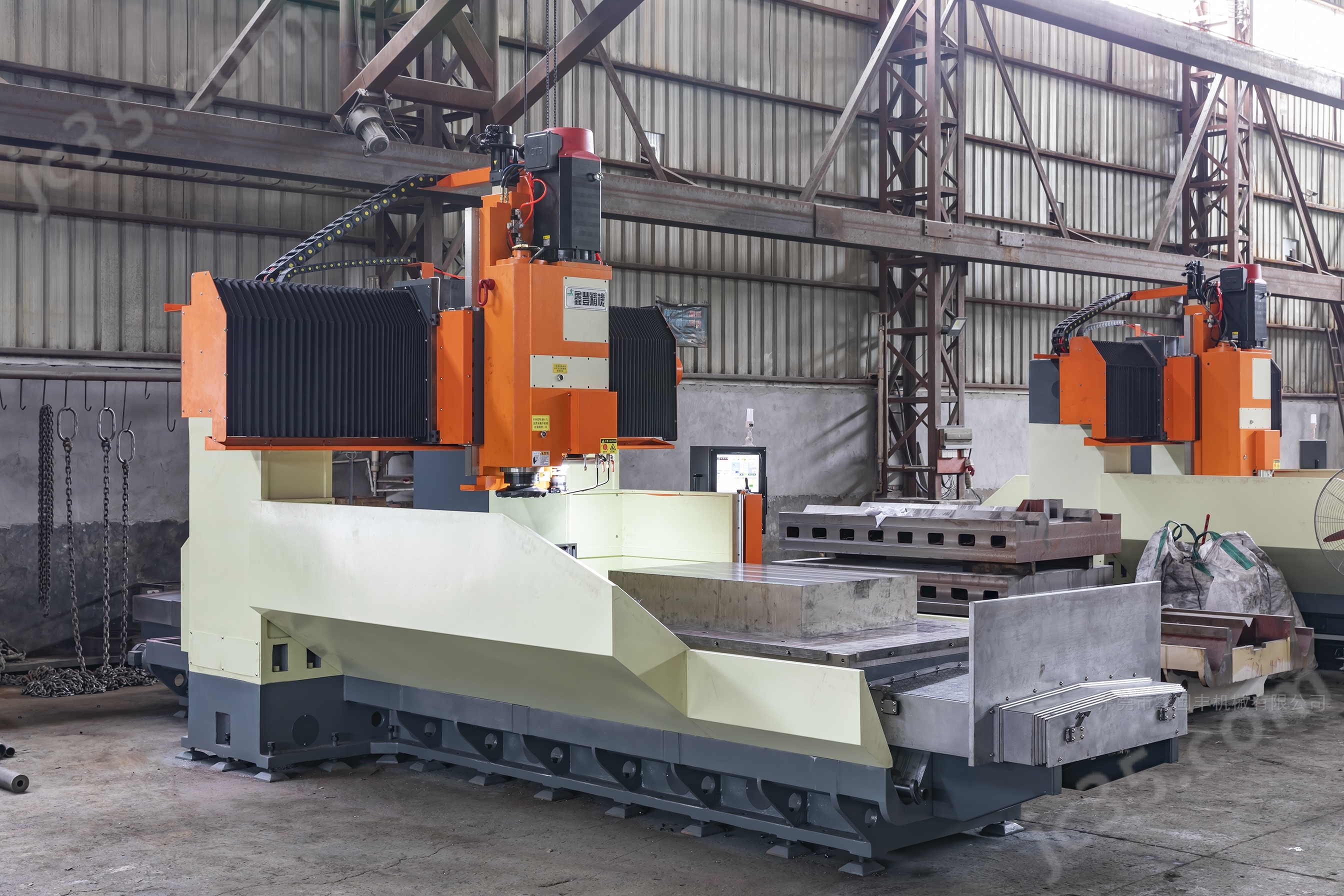

定梁式數控龍門銑床（雙主軸頭）
一、 機床的概述
該機床是一臺定梁式數控龍門銑床。通過馬達傳動主軸帶動刀具，利用機床各軸的運動來對各種金屬和非金屬材料進行各種銑削、鉆孔等機械加工。工件直接固定在工作臺面上或者電磁盤上。
1、機床的床身鑄件
采用HT250~300牌號強韌鑄鐵，并經過2次回火，以消除其內應力。第二次回火在熱處理完成或者是粗加工完成后進行。各種導軌表面經表面超音頻淬火然后精密研磨處理。表面硬度達到HRC53±5度。
2、機床的布局
采用固定龍門式布局。機床主要部件包括：底座床身、工作臺、n型橫梁、鏜銑頭、滑臺、傳動系統、電器控制系統等組成。n型橫梁垂直安裝在底座凸臺上。
工作臺沿著底座床身做縱向水平運動為X軸；機床的銑頭帶著滑臺沿著橫梁做橫向水平運動為Y軸；機床的鏜銑頭沿著滑臺導軌做上下垂直運動為Z軸；
3、機床的各軸導軌
(X軸)、X軸采用交流變頻電機驅動滾珠絲杠來實現移動，可以實現無級調速功能，并安裝數顯尺來實現精確尺寸顯示。工作臺采用雙V型滑動導軌結構，工作臺貼進口耐磨膠。
（Y軸）、Y軸采用交流變頻電機驅動滾珠絲杠來實現移動，可以實現無級調速功能。并安裝數顯尺來實現精確尺寸顯示。橫梁采用雙層零間隙大跨距組合滑動導軌結構。Y軸滑臺貼進口耐磨膠。能夠延長機床使用壽命，提高機床精度。減少摩擦系數、預防機床爬行。（橫梁零間隙結構已獲得國家發明專li！專li號：2010 10240166.2）
（Z軸）、Z軸采用伺服馬達驅動精密滾柱絲桿絲杠來實現移動，可實現手輪微動精密進給，自動進給，編程控制等功能。Z軸采用重型矩形滑動導軌，剛性好、重切削穩定性高。
4、機床的鎖緊裝置
機床的Y軸采用新型全自動液壓鎖緊裝置。鏜銑頭移動導軌采用機械鎖緊裝置。（新型液壓鎖緊裝置已獲得國家專li，專li號：2010 20234321.5）
5、機床的鏜銑頭
本機床采用中國臺灣品牌重型鏜銑頭。鏜銑頭主軸、齒輪、花鍵軸、傳動軸等皆采用鉻鉬合金（SCM415K），經由滲碳硬化精密研磨處理（精度達到JIS1級）。以確保運作精度與使用壽命。
6、機床的電器控制系統
本機床采用懸臂式操作控制箱。X、Y、Z等進給軸采用變頻馬達驅動精密滾珠絲桿來實現進給。通過變頻器來實現遠程無極調速控制。各軸配備數顯尺以達到精確尺寸顯示，提高加工效率和精度。其它電器原件均采用進口電器元件。機床采用本公司設計的程序控制器，可以完成自動化功能，大大提高加工效率，節省人工。
三、精度要求：按照國標GBT 19362.1-2003中規定的檢驗方法，達到如下精度視為合格。
X軸向直線度和平行度 0.02mm\m 每增加一米增加0.015mm
Y軸向直線度和平行度 0.03mm\m 每增加一米增加0.02mm
X軸向和Y軸向的 垂直度 0.015mm\400mm 主軸軸向跳動0.01mm
其它使用軸之間的垂直度 0.015mm\400mm 主軸的徑向跳動0.01mm

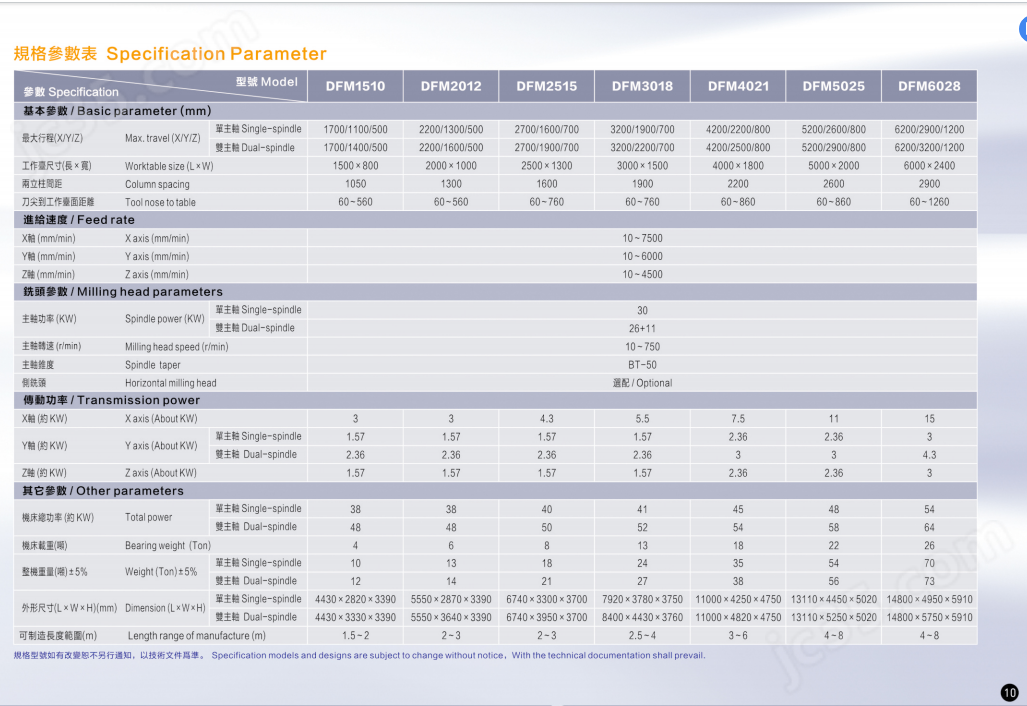

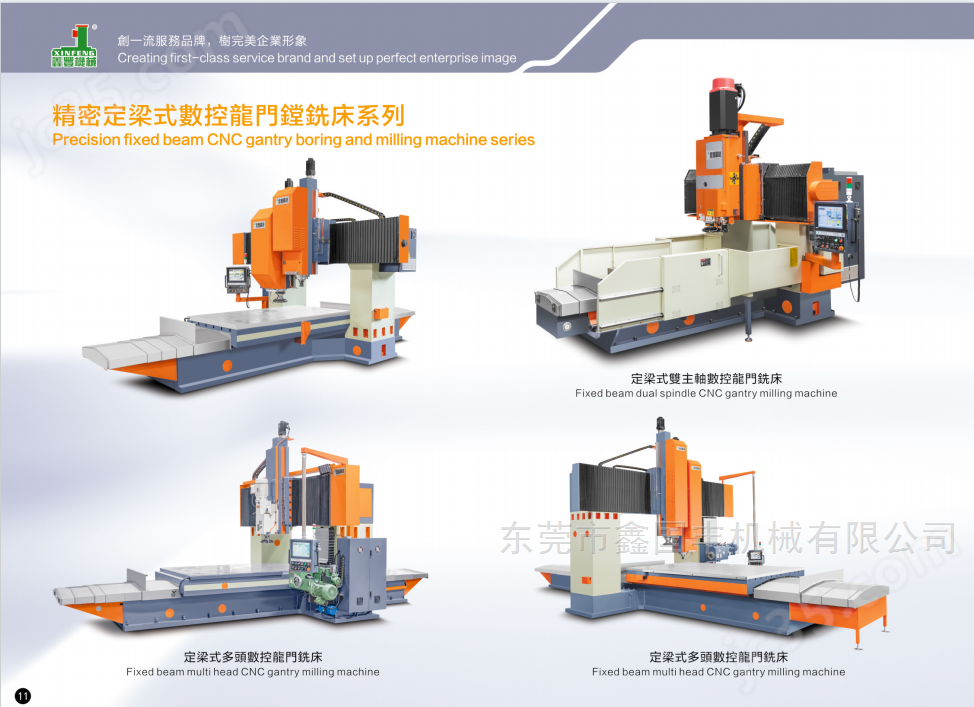

二、主要參數
尺寸參數 (mm) | 項目 | DFM-1510 | |
行程(X\Y\Z) | 1700*1200*400 | ||
工作臺尺寸 | 1500*800 | ||
電永磁尺寸 | 1500*800 | ||
兩立柱間距 | 1050 | ||
刀尖到臺面距離 | 60~460 | ||
馬達參數 約(KW)
| X軸傳動功率 | 3 | |
Y軸傳動功率 | 2.36 | ||
Z軸傳動功率 | 2.36 | ||
進給速度M\min | X軸速度 | 50~6000 | |
YI | Y軸速度 | 50~4000 | |
Z軸速度 | 10~3000 | ||
銑頭參數
| 銑頭功率(KW) | 30KW（1000轉） | |
銑頭刀盤直徑 | 粗125\精300 粗160\精250 | ||
粗銑軸銑行程 | 50 | ||
銑頭額定扭矩（NM） | 900 | ||
銑頭最大扭矩（NM） | 1180 | ||
精銑轉速（r\min） | 10~900 | ||
粗銑轉速（r\min） | 10-500 | ||
粗銑主軸錐度 | BT50 | ||
其它參數 | 載重(噸) | 4 | |
外形尺寸mm(L\W\H) | 4800*2800*3600 | ||
整機毛重(噸)±8% | 11 |
三、主要部件配置
項目 名稱 | 規格DFM-1510 | 備注 | |
床身鑄鐵 | HT-250~300 | ||
機床導軌 | X軸雙V型導軌 | 導軌硬度HRC-53±5度 | |
其它軸硬性滑動導軌 | 導軌硬度HRC-53±5度 | ||
雙主軸頭 | 鑫豐MH-26 （中國臺灣品牌） | ||
主軸伺服馬達 | 超同步26-1000 (合資品牌) | ||
滾珠絲桿 | X軸 | TBI-5010 (中國臺灣品牌） | |
Y軸 | TBI-5010 （中國臺灣品牌） | ||
Z軸 | TBI-5010 （中國臺灣品牌） | ||
X\Y\Z軸伺服電機 | 寶元配套 （中國臺灣品牌） | ||
Z軸減速機 | 世協 （中國臺灣品牌） | ||
專用數控系統 | 寶元 （中國臺灣品牌） | ||
觸摸屏 | 寶元 （中國臺灣品牌） | ||
其它主要電器 | 臺安 \施耐德（中國臺灣/法國品牌） | ||
主要軸承 | NSK （日本品牌） | ||
氣動測量 | 標配 | ||
防護罩 | 耐特精機 | ||
電子手輪 | 標配 | ||
Y、Z氣壓鎖緊 | 標配 | ||
刀盤\刀桿 | 標配 | ||
工作燈 | 1套 | ||
工具箱 | 標配1套 | ||
電永磁磁盤 | 1500*800加密區 標配 | ||
