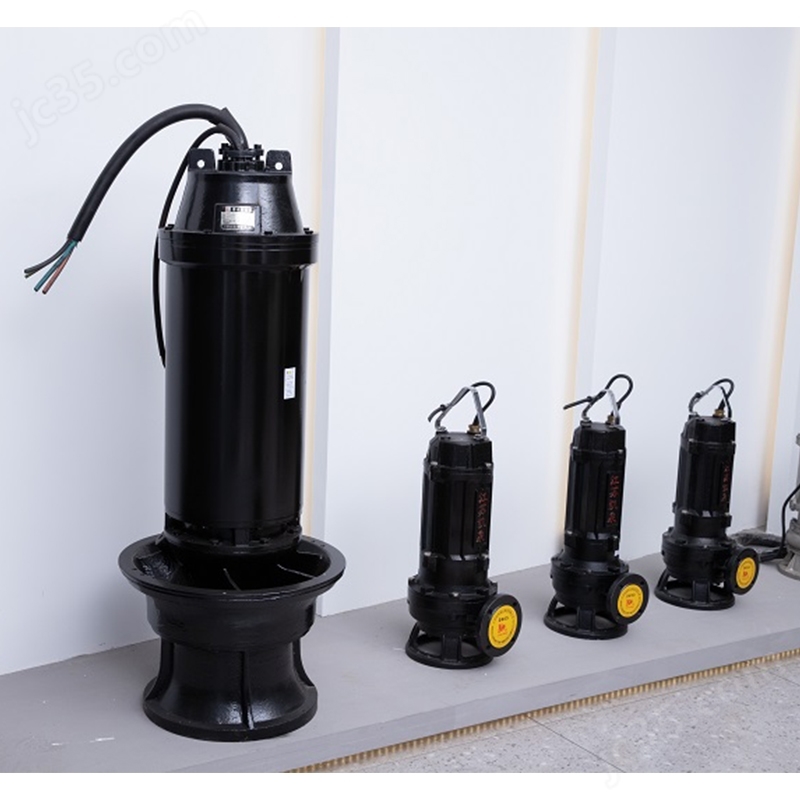

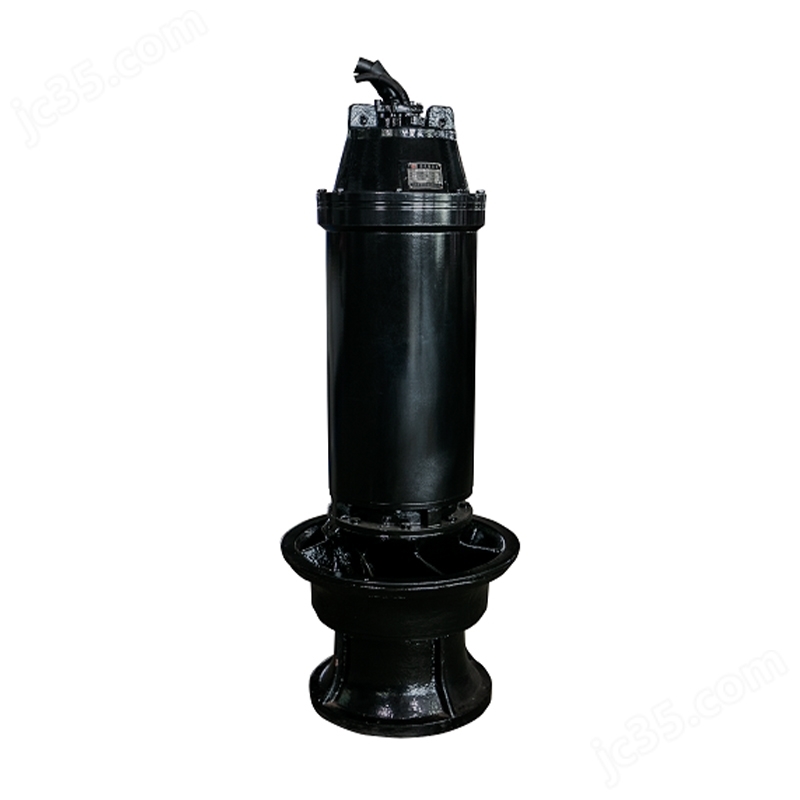

產品概述：
QZ系列潛水軸流泵、QH系列潛水混流泵是本公司在引進國內外***技術，根據用戶的要求及使用條件精心設計而研制成功的***產品。
水力模型均和舊模型相比流量提高20%-30%，效率提高3%-5%，且抗汽蝕性能優良。
QZ、QH系列泵具有單機流量大，揚程幅度寬，效***等特點。潛水電機與水泵一體式結構,潛入水中運行:
1:大大簡化泵站土建及建筑結構工程，節約泵站工程造價占總造價30%-40%。
2:維護簡便，有泄漏及內部繞組溫升保護裝置，可配備控制柜，運行可靠。
3: 噪聲低、壽命長。
QZ、QH系列產品的葉輪與葉輪座材料有鑄鐵、球鐵、鑄銅(青銅)不銹鋼等,供用戶按照所需選取。
性能參數：
流量：409-30626m?/h
揚程：≤12.05m
功率：5.5KW-500kW
電壓：380V、660V、6kV、10kV
主要用途：
QZ系列潛水軸流泵、QH系列潛水混流泵廣泛使用于工農業輸送水、城市給水、輕度污水排放及調水工程。
工作條件：
不超過50℃的清水及類似清水的其它液體。
結構說明：
進出水流道安裝方式
1、進水流道:按樣本外形安裝圖推薦形式，泵在液體中*小淹沒深度應大于圖中值。
2、出水方式:拍門或其它方式。
3、安裝方式:變管懸吊、井簡懸吊、混凝土預制井簡式。
電機：
潛水電機
功率等級:電氣性能指標符合GB755
防護等級:IP68
冷卻方式:ICWO8A41
基本安裝形式:IM3013
電壓等級:
功率≤355kW、電壓為380V或660V
功率>355kW、電壓為380V、660V、6kV、10kV
絕緣等級:F
額定頻率:50Hz
電纜長度:10m
軸封
設有兩道或三道機械密封。**道與水直接接觸的機械密封一般為碳化硅對碳化硅，***、第三道一般為石墨對碳化硅。
防漏保護
QZ、QH系列泵設有防漏保護傳感器。當油室、電機腔或接線盒內被水滲漏時，傳感器發出警報或停機，并保留故障信號。
過熱保護裝置
潛水電機繞組中設有過熱保護器，當溫度超過規定時,發出信號或停機。
