應用
該電纜適用于某些區域，在那里電路完整性在保持電力供應方面是非常關鍵的。該電纜主要應用于緊急照明，控制和電力電路，發電站，火災警報系統，地下隧道，消防電梯，自動扶梯，以及高層建筑的配線線纜。
標準
設計符合IEC 60502-1
防火標準
| 線路完整性 | IEC 60331-21; BS 6387 CWZ; DIN VDE 0472- 814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1 |
|---|---|
| 施加機械沖擊時的線路完整性 | EN 50200(PH120); CEI 20-36/4-0 |
| 施加機械沖擊和水噴射時的線路完整性 | EN 50200 附錄 E |
| 系統線路完整性 | 取決于鋪設系統的DIN 4102-12, E30 |
| 阻燃性（單根垂直線纜測試） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安裝的成束電纜測試） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 無鹵 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
| 無腐蝕性氣體排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
| 最小煙霧釋放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 無有毒氣體 | NES 02-713; NF C 20-454 |
額定電壓
300/500V

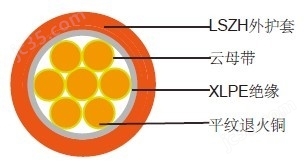

電纜說明
導體：平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2.
防火層; 覆合于交聯聚乙烯復合物的云母帶。
接地線：未絕緣的實心或者絞合鍍錫銅導線
絕緣層：符合BS 7652標準第6.1部分的熱塑性塑料，低煙無鹵復合物L(fēng)TS3類（符合BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型
色碼
絕緣顏色遵循BS7671標準
| 芯數 | 帶接地線 | 不帶接地線 |
|---|---|---|
| 2芯 | - | 藍，棕 |
| 3芯 | 黃綠線，藍，棕 | 棕，灰，黑 |
| 4芯 | 黃綠線，棕，灰，黑 | 棕，灰，黑。藍 |
| 5芯 | 黃綠線，棕，灰，黑。藍 | 棕，灰，黑。藍，黑 |
| 5芯以上 | 黃綠線，黑（1.2.3.4.5...） | 黑（1.2.3.4.5...） |
護套顏色：黑色或根據客戶要求
電氣特性
| 介電試驗 | 2000 V r.m.s. x 5’ (芯/芯) |
|---|---|
| 絕緣電阻 | 20 MΩ x km ( 20°C時) |
| 短路溫度 | 250°C |
物理性能和熱性能
工作溫度范圍（固定狀態下）：-30°C – +90°C
安裝溫度范圍（運動狀態）：-20°C – +50°C
最小彎曲半徑：8×OD
結構參數
| 導體 | FFX300 05Z1Z1-R (PH120) | |||||
|---|---|---|---|---|---|---|
| 標稱截面積 | 絞線的數量和直徑 | 絕緣厚度 | 標稱外徑 | 標稱重量 | 無地線時 | |
| 標稱外徑 | 標稱重量 | |||||
| mm2 | No./mm | mm | mm | kg/km | mm | kg/km |
| 1.5 | 7/0.53 | 0.5 | 0.5 | 4.4 | 4.4 | 29 |
| 2.5 | 7/0.67 | 0.5 | 0.5 | 4.9 | 4.9 | 40 |
| 4 | 7/0.85 | 0.5 | 0.5 | 5.5 | 5.5 | 55 |
電氣性能
導體運轉溫度: 90°C
周圍溫度: 30°C
載流容量（A）
| 導體截面積 | 參考方法4 （附在熱絕緣墻上的導管上） | 參考方法3 （附在線槽或者墻上等的導管上） | 參考方法1 （直接用夾子夾?。?/th> | 參考方法11（在一個有孔徑的電纜匣中，垂直或者水平） | 參考方法12 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平隔開 | 垂直隔開 | 三相分開 | |||||||||
| 2根電纜單相交流或者直流電 | 3根或者4根電纜三相交流電 | 2根電纜 單相交流 或者直流 電 | 3根或者4根電纜三相交流電 | 2根電 纜單相交 流或者 直流電 電纜水 平分開 或者緊 挨著 | 3根或者4根電纜三相交流電電纜水平分開或者緊挨著 | 2根電纜單相交流或者直流電纜水平分開或者緊挨著 | 3根或者4根電纜三相交流電電纜水平分開或者緊挨著 | 2根電纜單相交流或者直流3根電纜三相交流電 | 2根電纜單相交流或者直流3根電纜三相交流電 | 3跟電纜三相分開三相交流電 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| mm2 | A | A | A | A | A | A | A | A | A | A | A |
| 1.5 | 18 | 17 | 22 | 19 | 25 | 23 | - | - | - | - | - |
| 2.5 | 24 | 23 | 30 | 26 | 34 | 31 | - | - | - | - | - |
| 4 | 33 | 30 | 40 | 35 | 46 | 41 | - | - | - | - | - |
電壓降落（/A/m）
| 標稱截面 積 | 2根電纜直流電 | 2根電纜單相交流電 | ||||
|---|---|---|---|---|---|---|
| 參考方法3和4（附在墻上的導管上等） | 參考方法1和11 （直接用線夾夾住或者置于電纜槽中） | 參考方法3和4 （附在墻上的導 管上等） | 參考方法1，11,12（三相分開） | 參考方法1,11 （水平相鄰分開 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| mm2 | mV/A/m | mV/A/m | mV/A/m | mV/A/m | mV/A/m | mV/A/m |
| 1.5 | 31 | 31 | 27 | 27 | 27 | 27 |
| 2.5 | 19 | 19 | 16 | 16 | 16 | 16 |
| 4 | 33 | 12 | 10 | 10 | 10 | 10 |
