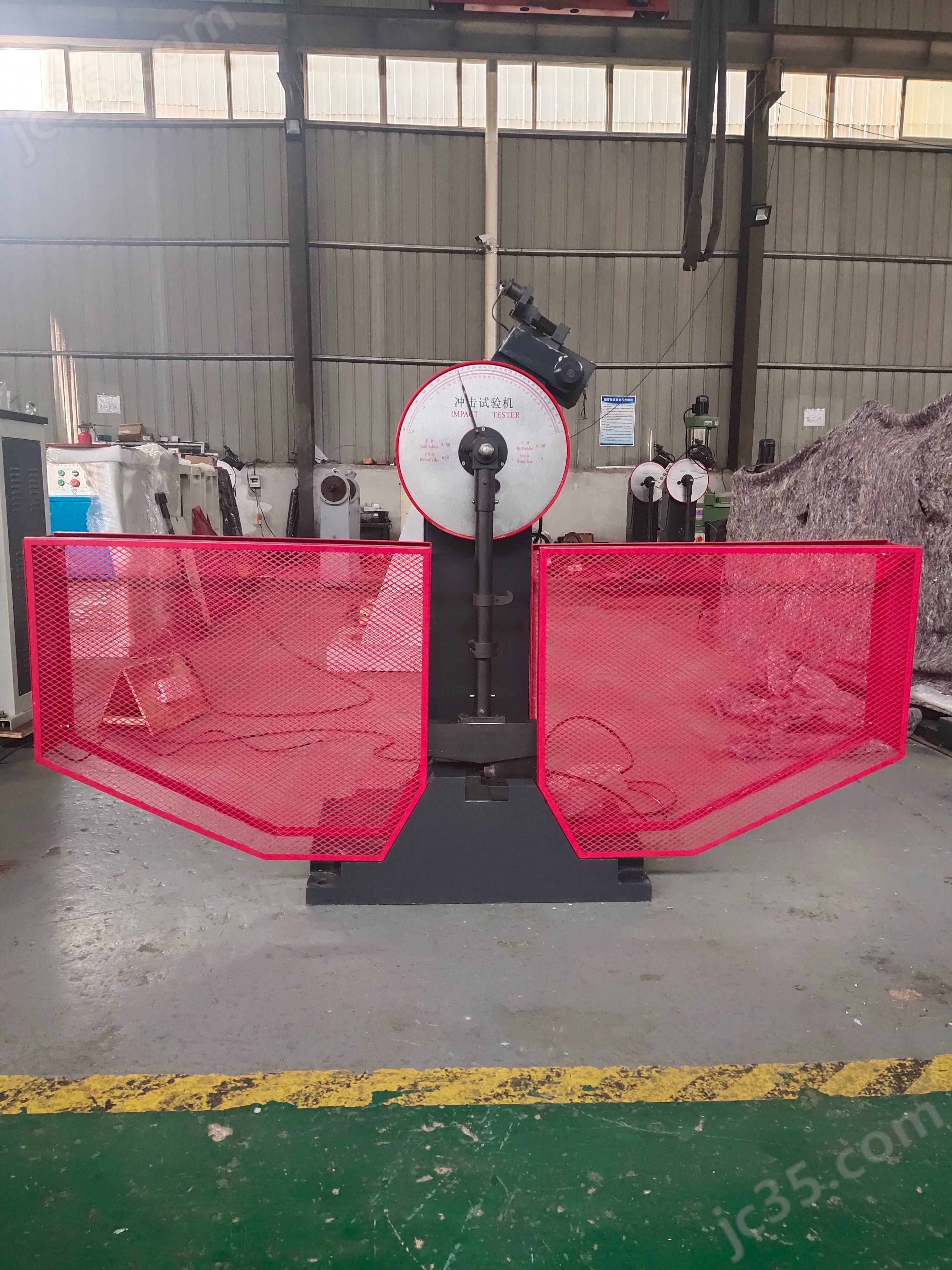

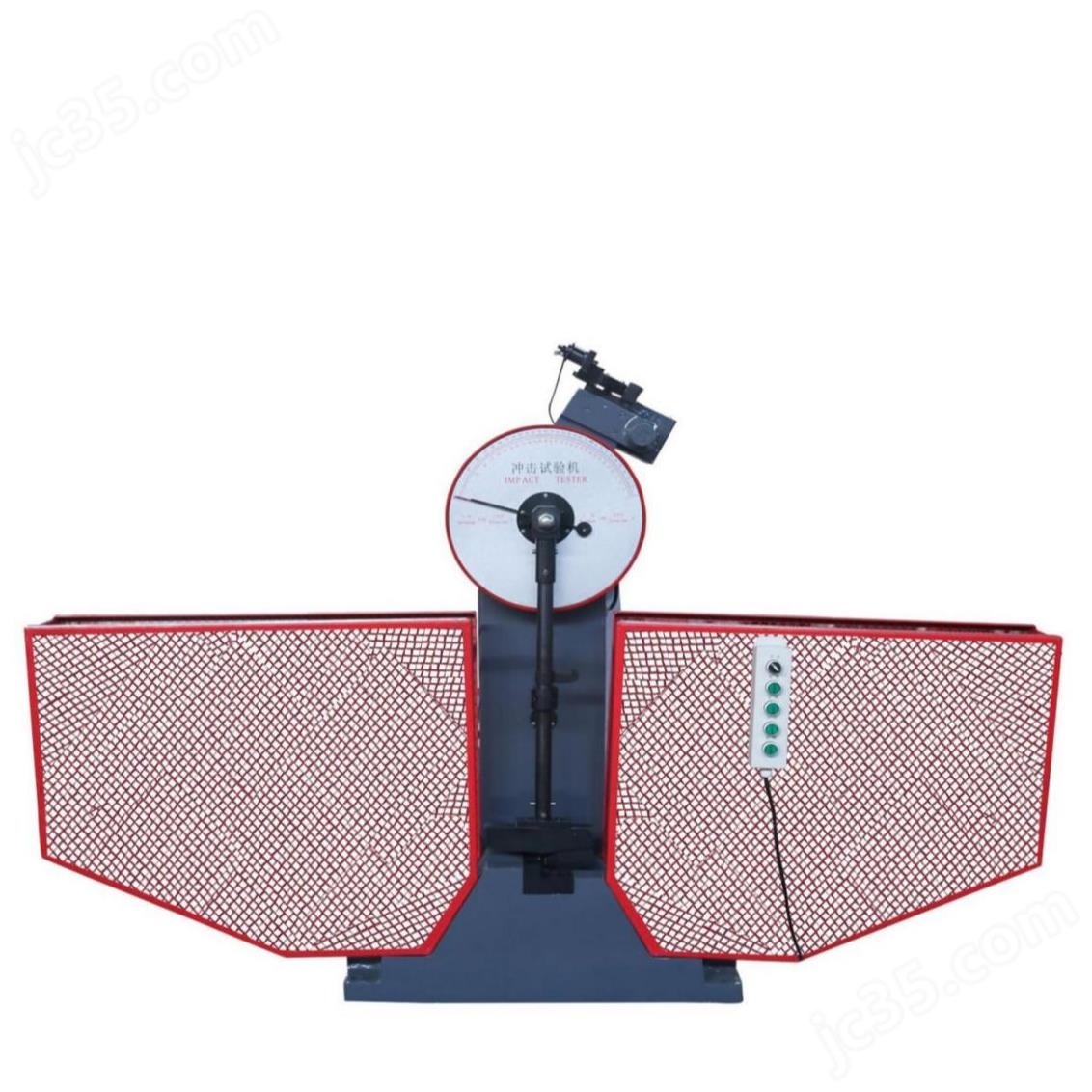

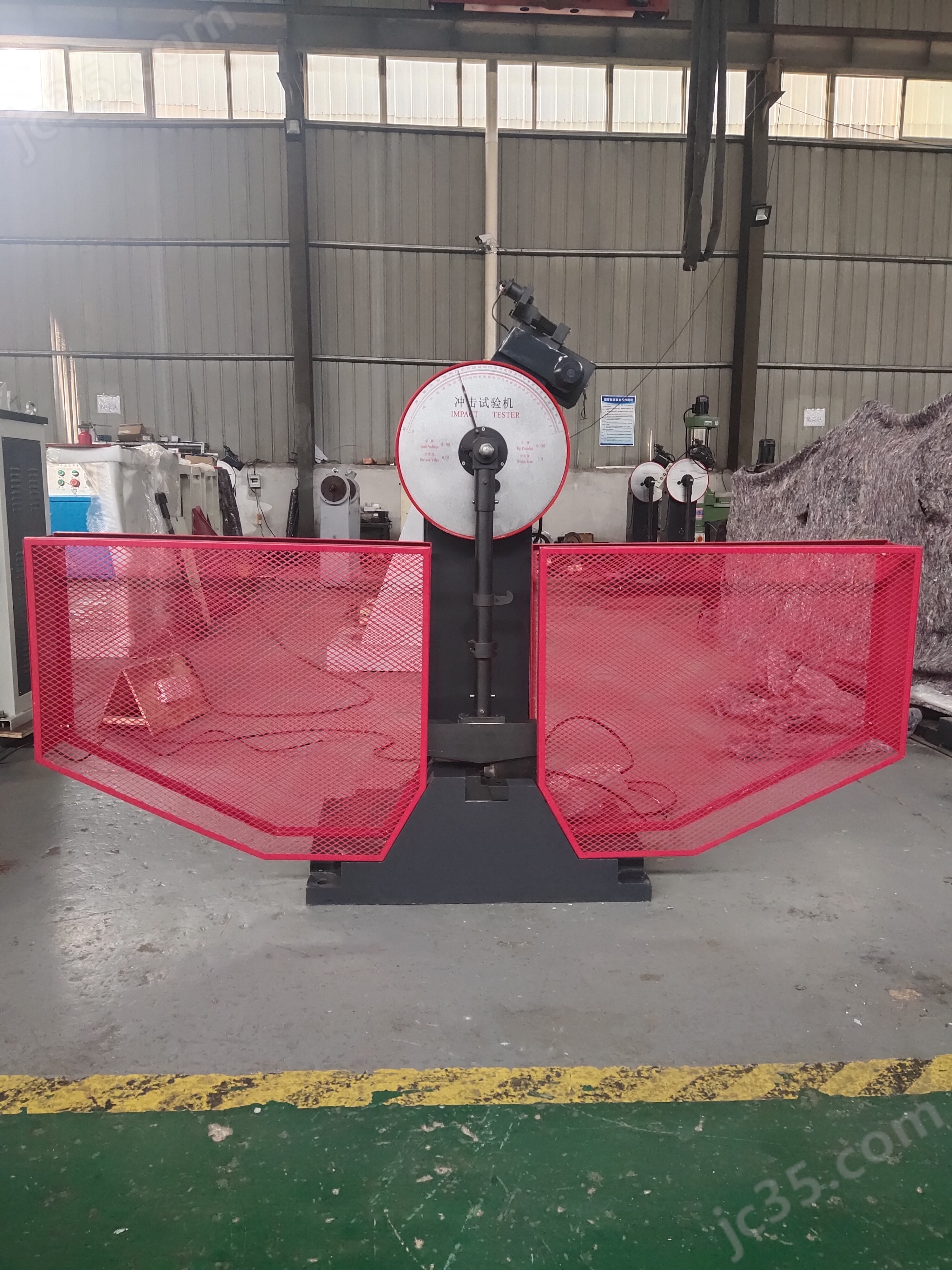

半自動擺錘沖擊試驗機
產品名稱：擺錘沖擊試驗儀
一、型 號：JB-300B型
二、性能說明：
JB-300B型是新一代擺錘沖擊試驗機。沖擊試驗機用于測定金屬材料在動負荷下抵抗沖擊的性能，從而判斷材料在動負荷作用下的質量狀況。
本機為半自動控制試驗機，操作簡單工作效率高，揚擺、沖擊、放擺電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備，特別適用于連續(xù)做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業(yè)。
JB-300B型沖擊試驗機符合國標
GB/T3808-2018《擺錘式沖擊試驗機的檢驗》，
GB/T229-2020《金屬材料 夏比擺錘沖擊試驗方法》
GB/T18658-2018《擺錘式沖擊試驗機檢驗用夏比V型缺口標準試樣》
三、技術特點：
1、試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體C型；
2、沖擊刀采用螺釘安裝固定，更換簡單方便；
3、試樣簡支梁式支承；
4、主機裝有安全防護銷，并且配備了安全防護網；
5、試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備，特別適用于連續(xù)做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門；
6、試驗機符合國標GB/T3808-2018《擺錘式沖擊試驗機的檢驗》，按國標GB/T229-2020《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
四、技術指標：
1、沖擊能力范圍及顯示精度：
能量范圍 | 0-300J | 0-150J |
刻度盤每小格分度值 | 0.5J | 0.25J |
電腦顯示分度值 | 0.01J | |
2、沖擊速度：5.2m/s
3、擺錘預揚角：150°
4、試樣支座跨距：40mm 70mm
5、支座鉗口圓角：R1.0~1.5mm
6、沖擊刀刃圓角：R2.0~2.5mm （ R8mm）
7、沖擊夾角30o
8、擺錘中心至沖擊點距離：750mm
9、標準試樣尺寸：10×10(7.5或5)×55mm
10、擺錘力矩： M300=160.7696N.m M150=80.3848N.m
11、電源和功率：三相四線 50Hz 380V 250W
12、外形尺寸：2500×750×2000mm
13、角度準確度： 0.1°
14、重量： 約500K
