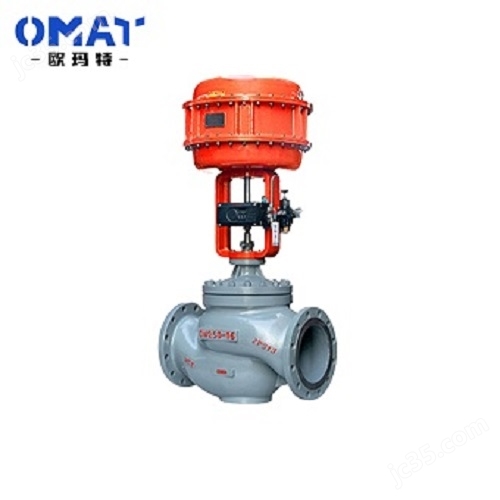

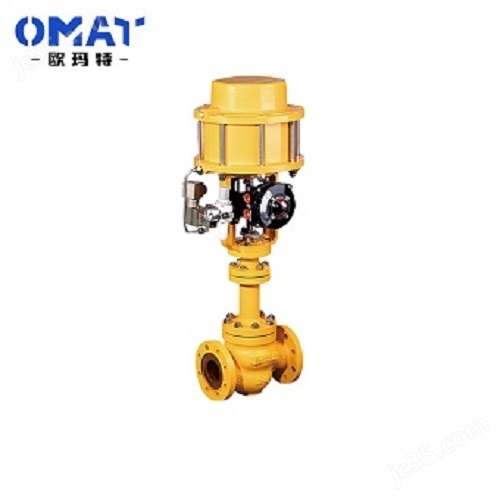

膜片式微壓調節閥
公稱通徑：DN15-350
公稱壓力：PN10、PN16、PN25
連接標準：HG20592-2009
殼體材質：WCB，CF8，CF8M，CF3M
溫度范圍：≤350℃
流量特性：快開
閥芯形式：單座，套筒
作用形式：泄壓用控制閥前(K型)，減壓用控制閥后(B型)
執行機構形式：氣動薄膜式，活塞式

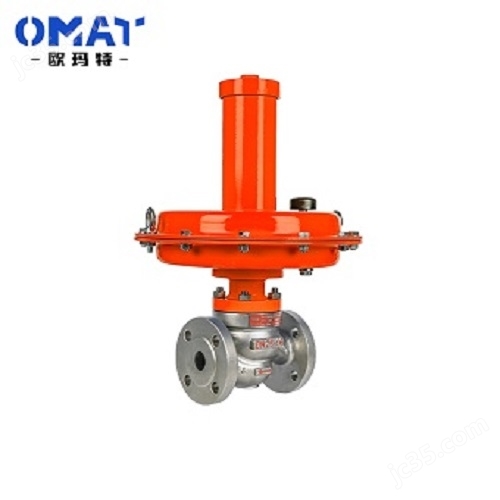

膜片式微壓調節閥
工作原理
自力式驅動：依靠介質自身的壓力或壓差作為動力源，通過感應元件（如膜片、波紋管、彈簧等）的變形推動閥芯動作，改變開度以調節流量或壓力
反饋調節：當系統壓力變化時，感應元件實時響應，通過機械結構調整閥位，最終使壓力穩定在設定值附近。
核心結構
執行機構：通常為膜片式或波紋管式，直接感受介質壓力。
閥體：多為單座、雙座或套筒結構，確保小流量時的密封性和調節精度。
調節彈簧：用于設定目標壓力值，通過調整彈簧預緊力改變控制點。
導壓管（可選）：將介質壓力引至膜片腔，適用于高壓或特殊工況。
主要特點
節能環保：無需外部能源，依賴介質自身能量。
高靈敏度：適用于微壓場景（如0.5~50kPa），控制精度可達±5%~10%。
維護簡單：無復雜電氣部件，故障率低。
安裝靈活：可水平或垂直安裝，但需確保導壓管方向正確。
典型應用場景

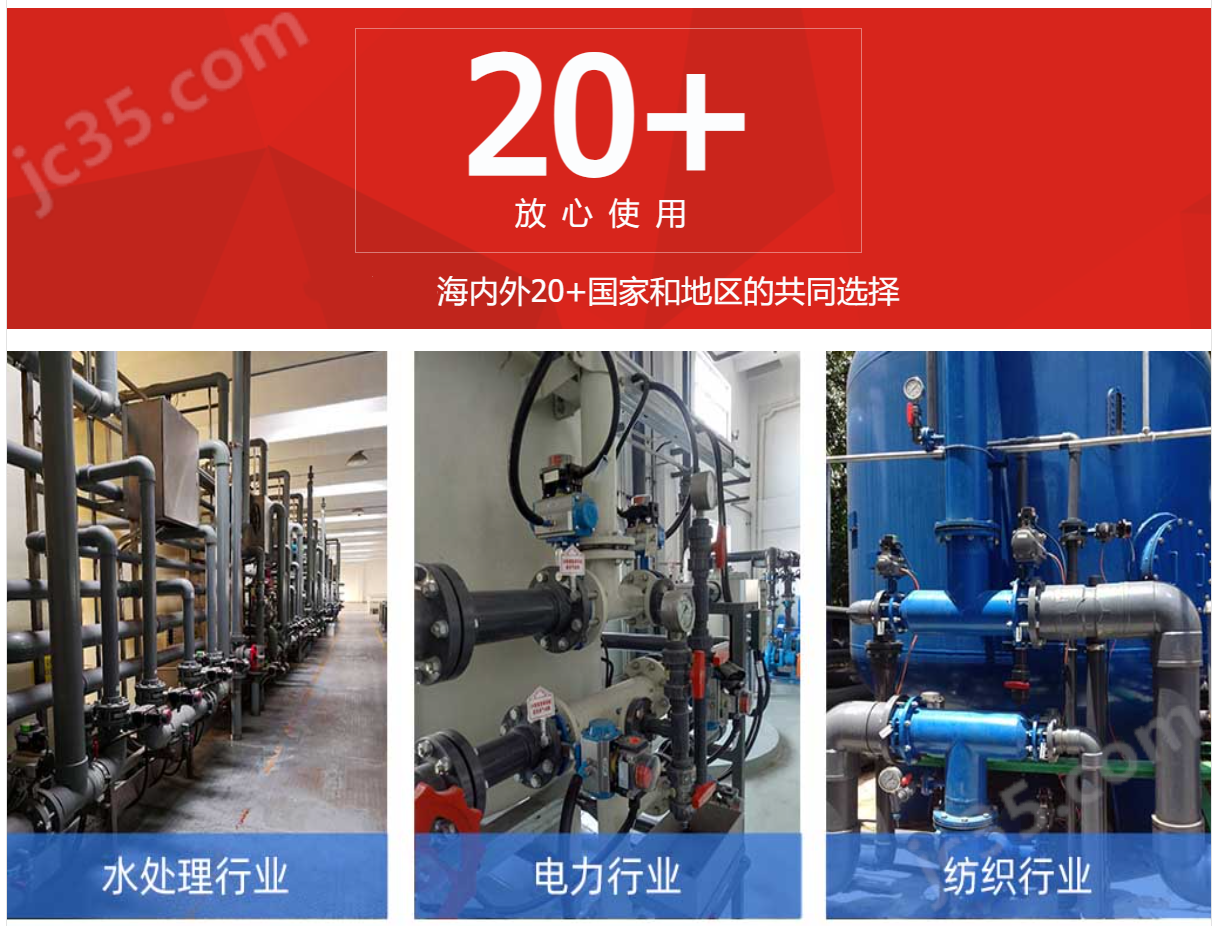

燃?xì)庀到y(tǒng)：調壓箱、管道微壓穩定。
通風系統：維持風管正壓或負壓（如潔凈廠房、實驗室）。
供熱系統：蒸汽或熱水管網的壓力平衡。
工業過程：反應釜、儲罐的氣封壓力控制。
選型要點
壓力范圍：確認工作壓力、設定壓力及允許壓差。
介質特性：溫度、腐蝕性、清潔度（含雜質時需選耐磨結構）。
流量要求：根據Cv值選擇閥門口徑。
連接方式：法蘭、螺紋或焊接，符合管道標準。
特殊需求：防爆、防腐（如氟橡膠膜片、不銹鋼閥體）。
常見問題與解決
振蕩現象：可能因彈簧剛度不匹配或系統響應過快，需調整阻尼或更換彈簧。
泄漏：檢查閥座密封或膜片是否破損。
響應遲緩：導壓管堵塞或膜片老化，需清潔或更換部件。
安裝與維護
安裝位置：避免振動源，保證前后直管段（通常前5D后2D）。
調試：通過調節螺母設定壓力，逐步調整至穩定。
定期檢查：清理濾網、檢測膜片及密封件狀態。
品牌與標準
常見品牌：國內如吳忠儀表、鞍山工裝；國際如Samson、Fisher。
相關標準：GB/T 4213、ANSI FCI 70-2等。
