一、產品核心信息
1. 基礎信息

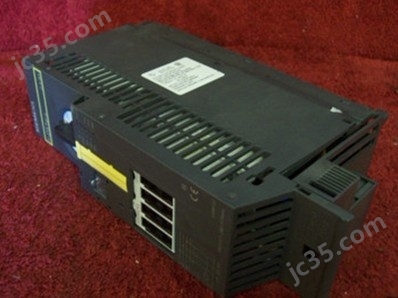

型號與系列：A5E33094595，屬于西門子羅賓康GH180系列高壓變頻器功率單元。
功能定位：作為高壓變頻器的核心組件，通過多級串聯H橋技術實現電機調速與節能控制，支持動態旁路和自動電壓平衡功能。
工作原理：
整流環節：三相交流電轉換為脈動直流電，采用36脈沖整流技術，將輸入電流諧波從傳統6脈沖整流的約30%降至<5%，提升功率因數。
濾波環節：電解電容平滑電壓，減少紋波。
逆變環節：IGBT器件將直流電轉換為可調交流電，采用13電平逆變技術，將輸出電壓波形分割為13個電平，使電機側電壓諧波<2%（40Hz時）。
控制與保護：內置控制板與驅動板，支持過壓/欠壓/過熱保護，動態制動功能，閉環矢量控制技術確保功率因數在全負載范圍內穩定。
2. 關鍵技術參數
| 參數類別 | 詳細信息 |
|---|---|
| 輸入電壓 | 三相750V，供電電壓范圍2.4-10KV（通過串聯多單元實現） |
| 輸出電流 | 額定40A（單模塊），支持并聯擴展至更高電流 |
| 適配電機功率 | 覆蓋200kW至10000kW，滿足大型工業設備需求 |
| 控制方式 | VVVF矢量控制，結合36脈沖整流與13電平逆變設計，功率因數≥0.95（滿載時） |
| 效率與壽命 | 變頻器整體效率>97%（含變壓器），設計壽命≥20年 |
| 物理特性 | 柜式設計，防護等級IP21（功率單元）/IP55（電機），重量約50kg |
| 工作環境 | 溫度0-45℃，海拔0-3300英尺，濕度95%（無冷凝） |
| 通訊接口 | 通過光纖連接與控制柜內的數字調制器通訊，支持Profinet、EtherCAT等工業協議 |
二、應用領域
1. 主要行業
泵與風機系統：
供水、供暖、通風等場景，通過動態調速實現節能運行。
功能適配：模塊化設計支持熱插拔替換，自動旁路技術確保故障時系統穩定。
壓縮機系統：
高壓、大功率條件下穩定運行，支持動態負載調整和冗余配置。
功能適配：高功率密度設計提升輸出能力，動態響應時間<5ms。
輸送系統：
皮帶輸送機、鏈?zhǔn)捷斔蜋C(jī)等，需多軸同步控制和抗干擾能力。
功能適配：S形加減速算法減少機械沖擊，電磁兼容性設計抵御電網波動。
發電與新能源：
火電廠、風力發電等復雜工況，優化電能轉換效率。
功能適配：高壓供電（2.4-10KV），短路電流檢測時間<10μs。
工業自動化：
數控機床、機器人等高精度場景，支持高速通信和擴展接口。
功能適配：VVVF矢量控制精度±0.1%，兼容EtherCAT、Profinet等工業協議。
2. 適配電機
類型：
交流異步電機（主流應用）。
永磁同步電機（高精度場景）。
特殊需求：
防爆電機需搭配防爆型功率單元（如A5E33094595-EX）。
