二極管芯片高低溫測試設備需通過專用設備模擬惡劣溫度環境，驗證其在-70℃至+200℃范圍內的性能穩定性、可靠性及失效模式。以下從設備類型、關鍵參數、應用場景及選型建議四方面展開分析：
一、主流設備類型及技術參數

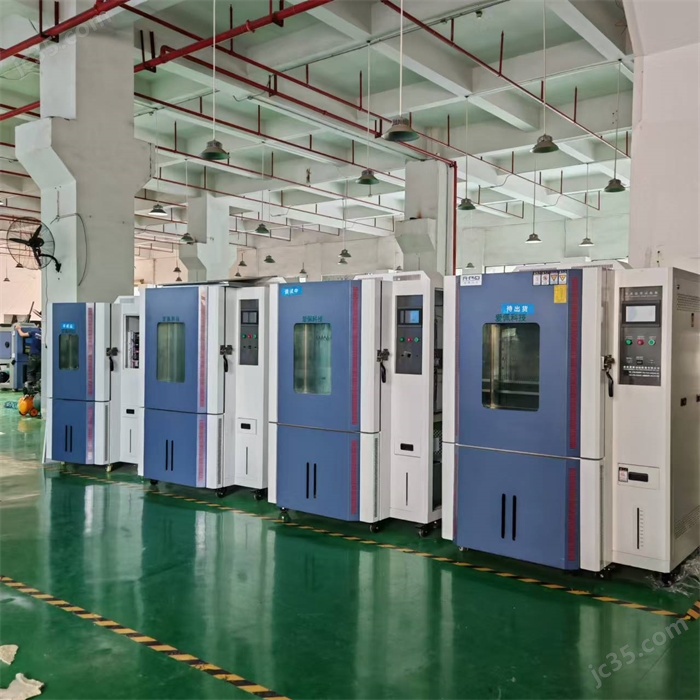

高低溫濕熱試驗箱（恒溫恒濕箱）
溫度范圍：-70℃至+150℃（部分可達+200℃），濕度范圍20%RH~98%RH。
控制精度：溫度波動度≤±0.5℃，均勻性≤±2℃，濕度波動±2%RH。
升降溫速率：平均1℃/min~3℃/min（非線性空載），如從20℃升至150℃約40分鐘。
核心功能：
模擬溫濕度循環（如85℃/85%RH雙85測試），檢測芯片在高濕環境下的漏電、氧化等問題。
支持程式控制（如150段程序）、數據記錄及遠程監控。
典型應用：芯片研發、封裝測試、可靠性篩選。
高低溫沖擊試驗箱（冷熱沖擊箱）
溫度范圍：-115℃至+225℃，溫度控制精度±0.5℃。
沖擊速率：可實現-55℃至+125℃的快速切換（如軍規級芯片要求20℃/min升降溫速率）。
核心功能：
模擬溫度驟變環境，檢測芯片焊盤脫落、線路斷裂等熱應力失效。
射流式設計確保溫度均勻性，避免測試死角。
典型應用：汽車電子、航空航天、高頻交易芯片的惡劣環境測試。
高精度制冷加熱控溫系統（熱流儀）
溫度范圍：-92℃至+250℃，控溫精度±0.1℃（氟化液制冷型）。
核心功能：
流體溫度控制技術實現毫秒級響應，適用于IC封裝組裝、工程測試階段。
支持無腐蝕性氣體降溫（如氮?dú)?、氬氣），滿足特殊工藝需求。
典型應用：半導體材料研發、光電器件測試。
二、二極管芯片高低溫測試設備設備選型關鍵參數
溫度范圍與速率
根據芯片應用場景選擇：消費電子通常需-40℃至+125℃，汽車電子需-55℃至+150℃，級需-70℃至+200℃。
升降溫速率影響測試效率，快速溫變?cè)囼?yàn)箱（如10℃/min）可縮短研發周期。
均勻性與波動度
溫度均勻性≤±2℃、波動度≤±0.5℃是行業基準，確保測試結果可重復。
采用多翼式送風機和風道循環設計，避免測試區域溫差過大。
控制方式與數據記錄
彩色觸屏控制器支持多段程序控制，USB/以太網接口實現數據導出與遠程監控。
惡劣設備配備AI循環風控制系統，自動除霜且不影響庫溫。
安全與保護功能
過溫保護、過流保護、漏電保護是標配，部分設備增加總電源相序和缺相保護。
獨立超溫保護器可在主控制器故障時切斷加熱電源，防止設備損壞。
三、應用場景與測試標準
研發階段
通過高低溫循環測試驗證芯片設計缺陷，如二極管反向電流隨溫度升高的穩定性。
參考標準：GB/T 4937.42-2023（半導體器件溫濕度貯存）、IEC 68-2-14（溫度變化試驗）。
生產階段
批量測試芯片在惡劣溫度下的電性能參數（如閾值電壓、漏電流）。
結合HAST試驗（高度加速應力測試）檢測高溫高濕環境下的封裝失效。
失效分析
利用冷熱沖擊試驗箱定位芯片焊盤脫落、金屬連接失效等根因。
通過PCT試驗（壓力鍋試驗）模擬高壓強環境，分析芯片腐蝕氧化問題。
四、選型建議
適用于基礎測試需求，溫度范圍-20℃至+100℃，功能較單一。
中級設備：覆蓋-40℃至+150℃，支持程式控制與數據記錄，滿足多數實驗室需求。
定制設備：定制溫度范圍（如-70℃至+200℃）、超快升降溫速率（20℃/min），適用于汽車電子。
推薦策略：
若測試重點為溫濕度循環，優先選擇高低溫濕熱試驗箱（-20℃至+150℃）。
對于高頻交易芯片等高精度場景，采用氟化液制冷型熱流儀（控溫精度±0.1℃，但價格較高）。
