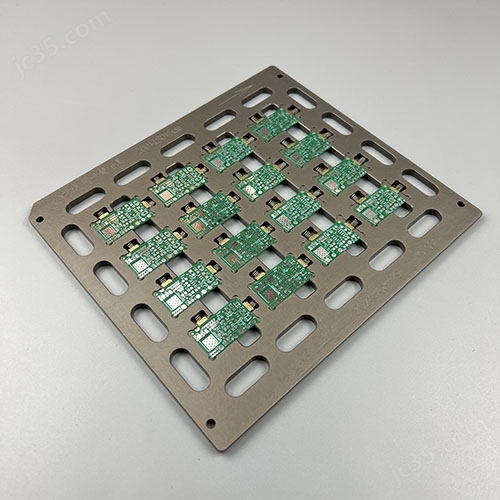

SMT彈簧卡扣印刷治具是一種用于表面貼裝技術（SMT）錫膏印刷工藝的專用夾具，其核心特點在于使用彈簧卡扣機構替代傳統的螺絲或壓板來固定PCB（印刷電路板）。

以下是它的詳細解釋和關鍵特點：

核心功能：

在SMT生產線的步——錫膏印刷中，精確地固定PCB。

確保PCB在印刷過程中平整、穩定、無移動。

為刮刀推動錫膏通過鋼網開口、沉積到PCB焊盤上提供穩固的基礎。

關鍵特征 - 彈簧卡扣機構：

取代螺絲/壓板：這是它與傳統印刷治具顯著的區別。傳統的治具通常使用多個螺絲手動擰緊壓板來夾住PCB，或者使用氣動/真空壓緊機構。

快速夾緊/釋放：彈簧卡扣設計允許操作員通過簡單的按壓或扳動動作（通常是向下按壓或向內扳動卡扣手柄）快速地將PCB夾緊在治具底座上。釋放時同樣快速方便。

均勻受力：設計良好的彈簧卡扣機構能夠在卡扣閉合時，通過彈簧的彈力，在PCB邊緣的多個關鍵點施加均勻且適度的壓力，確保PCB平整且不會因受力不均而變形。

免工具操作：操作員無需使用螺絲刀等工具，大大簡化了操作步驟。

主要優勢：

大幅提高換線效率：這是大的優點。更換產品型號時，只需快速取下舊PCB，放入新PCB，扣上卡扣即可。省去了逐個擰緊/擰松螺絲或操作壓板的時間，顯著縮短換線時間，提高設備利用率。這對于多品種、小批量生產至關重要。

操作簡便，降低勞動強度：操作員只需簡單的按壓或扳動動作，減少了重復的擰螺絲操作，降低了手部疲勞和出錯率。

減少人為錯誤風險：避免了螺絲擰緊力矩不一致、漏擰螺絲或螺絲掉落進設備等風險。

提升生產效率：快速的換線意味著印刷機可以更快地切換到下一個生產任務，整體生產線效率提升。

改善一致性：彈簧卡扣提供的夾緊力通常比手動擰螺絲更均勻、更可控。

結構與組成：

底座：根據特定PCB形狀和尺寸精密加工（通常是鋁或合成材料），包含定位銷孔（或邊定位塊）和支撐PCB的支撐面（可能包含頂針支撐系統）。

彈簧卡扣機構：安裝在底座邊緣的關鍵位置（通常是PCB的角部和長邊中部）。通常包含：

可活動的卡扣臂/壓塊：直接接觸并壓住PCB邊緣。

彈簧：提供夾緊力。

操作手柄/按鈕：供操作員按壓或扳動以實現卡扣的開合。

定位系統：用于精確定位PCB，通常包括定位銷（插入PCB的工藝孔）或邊定位塊（靠住PCB邊緣）。

支撐系統：位于PCB下方的可調節頂針或支撐塊，防止PCB在印刷壓力下彎曲變形。

應用場景：

特別適用于產品型號切換頻繁的生產線（高混合、小批量）。

對生產效率要求高的生產線。

希望減少操作員工作量、降低操作復雜度的生產環境。

需要快速響應換線需求的JIT生產模式。

總結來說：

SMT彈簧卡扣印刷治具是一種利用彈簧卡扣機構實現PCB快速裝夾和釋放的專用夾具。它通過消除繁瑣的螺絲操作，極大地提升了SMT錫膏印刷環節的換線速度和操作便捷性，是現代SMT生產線，特別是多品種小批量生產模式下，提升效率和靈活性的關鍵工裝之一。其核心價值在于“快速響應換線需求”。
